不锈钢阀门系列

国标截止阀

技术规范：

设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

产品详情

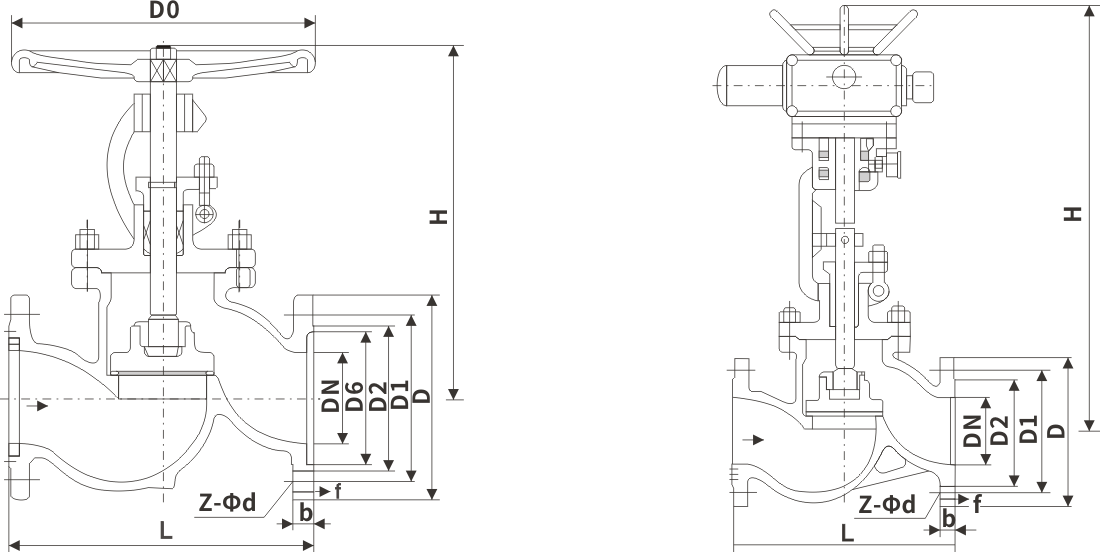

公称通径 DN	L	D	D1	D2	b	f	Z-Φd	H	D0	WT (kg)
J41H / Y / B-16C / P / R / I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	14	2	4-14	218	120	5.2
20	150	105	75	55	14	2	4-14	258	140	7.1
25	160	115	85	65	14	2	4-14	275	160	7.4
32	180	135	100	78	15	2	4-18	280	180	8.5
40	200	145	110	85	16	2	4-18	330	200	12.5
50	230	160	125	100	16	3	4-18	350	240	20
65	290	180	145	120	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	20	3	8-18	415	320	50
125	400	245	210	185	22	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	205	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	789	450	446
300	750	460	410	375	30	3	12-23	925	500	648

公称通径 DN	J41H / Y / B-25C / P / R / I
	L	D	D1	D2	b	f	Z-Φd	H手	H电	D0	电动装置	WT (kg)
	L	D	D1	D2	b	f	Z-Φd	H手	H电	D0	电动装置	手动	电动
10	130	90	60	40	16	2	4-14	198	-	120	-	4.9	-
15	130	95	65	45	16	2	4-14	218	-	120	-	5.4	-
20	150	105	75	55	16	2	4-14	258	-	140	-	7	-
25	160	115	85	65	16	2	4-14	275	-	160	-	7.4	-
32	180	135	100	78	18	2	4-18	280	-	180	-	8.5	-
40	200	145	110	85	18	3	4-18	330	-	200	-	12.5	-
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	400	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
150	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	789	-	450	-	446	-
300	750	485	430	390	40	4	12-30	925	-	500	-	654	-

通公称径 DN	J41 / J941H / Y / W-40C / P / R / I
	L	D	D1	D2	b	f	f2	Z-Φd	H	H电	D0	电动装置	WT (kg)
	L	D	D1	D2	b	f	f2	Z-Φd	H	H电	D0	电动装置	手动	电动
10	130	90	60	40	16	2	4	4-14	198	-	120	-	4.9	-
15	130	95	65	45	16	2	4	4-14	238	-	120	-	5.4	-
20	150	105	75	55	16	2	4	4-14	275	-	140	-	7	-
25	160	115	85	65	16	2	4	4-14	285	-	160	-	8.8	-
32	180	135	100	78	18	2	4	4-18	302	-	180	-	11.8	-
40	200	145	110	85	18	3	4	4-18	355	-	200	-	16.5	-
50	230	160	125	100	20	3	4	4-18	370	645	240	DZW101	24	61
65	290	180	145	120	22	3	4	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	38	3	4.5	12-30	720	1160	400	DZW901	190	339
