产品详情

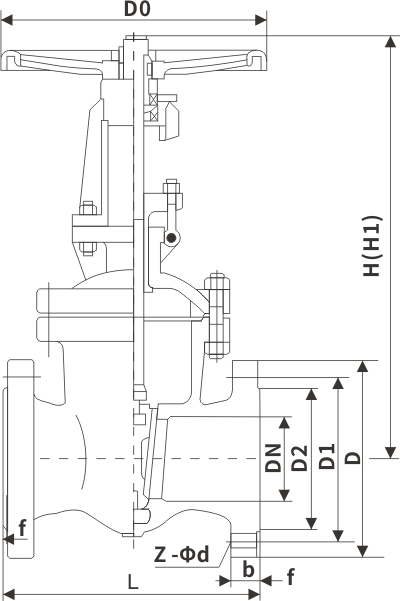

公称通径 DN	L	D	D1	D2	b	f	Z-Φd	H	H1	D0	WT (Kg)
Z40 / 41 / H / Y-16C / P / R / I
40	200	145	110	85	16	3	4-18	300	352	200	18
50	250	160	125	100	16	3	4-18	358	438	240	29
65	265	180	145	120	18	3	4-18	375	450	240	33
80	280	195	160	135	20	3	8-18	433	528	280	46
100	300	215	180	155	20	3	8-18	502	620	320	63
125	325	245	210	185	22	3	8-18	612	753	360	108
150	350	280	240	210	24	3	8-23	676	847	360	134
200	400	335	295	265	26	3	12-23	820	1039	400	192
250	450	405	355	320	30	3	12-25	969	1245	450	273
300	500	460	410	375	30	3	12-25	1142	1472	560	379
350	550	520	470	435	34	4	16-25	1280	1450	640	590
400	600	580	525	485	36	4	16-30	1452	1887	640	850
450	650	640	585	545	40	4	20-30	1541	2011	720	907
500	700	705	650	608	44	4	20-34	1676	2181	720	958
600	800	840	770	718	48	5	20-41	1874	2346	800	1112

Z40H / 41 / Y-25C / P / R / I
40	200	145	110	85	18	3	4-18	300	352	200	18
50	250	160	125	100	20	3	4-18	358	438	240	28
65	265	180	145	120	22	3	8-18	375	450	240	33
80	280	195	160	135	22	3	8-18	433	528	280	46
100	300	230	190	160	24	3	8-23	502	620	320	64
125	325	270	220	188	28	3	8-25	612	753	360	116
150	350	300	250	218	30	3	8-25	676	847	360	141
200	400	360	310	278	34	3	12-25	820	1039	400	213
250	450	425	370	332	36	3	12-30	969	1245	450	290
300	500	485	430	390	40	4	16-30	1142	1472	560	400
350	550	550	490	448	44	4	16-34	1280	1450	640	631
400	600	610	550	505	48	4	16-34	1452	1887	640	900
450	650	660	600	555	50	4	20-34	1541	2011	720	1013
500	700	730	660	610	52	4	20-41	1676	2181	720	1166
600	800	840	770	718	56	5	20-41	1874	2346	800	1258

公称通径 DN	L	D	D1	D2	D6	b	f	f2	Z-Φd	H	H1	D0	WT (Kg)
Z40 / 41 / H / Y-40C / P / R
40	200	145	110	85	76	18	3	4	4-18	323	369	200	16.5
50	250	160	125	100	88	20	3	4	4-18	372	440	280	29
65	265	180	145	120	110	22	3	4	8-18	395	473	280	39
80	280	195	160	135	121	22	3	4	8-18	457	552	320	52
100	300	230	190	160	150	24	3	4.5	8-23	552	671	360	80
125	325	270	220	188	176	28	3	4.5	8-25	634	726	400	127
150	350	300	250	218	204	30	3	4.5	8-25	708	883	400	154
200	400	375	320	282	260	38	3	4.5	12-30	858	1086	450	263
250	450	445	385	345	313	42	3	4.5	12-34	1015	1298	560	368
300	500	510	450	408	364	46	4	4.5	16-34	1203	1535	640	547
350	550	570	510	465	422	52	4	5	16-34	1341	1678	640	679
400	600	655	585	535	474	58	4	5	16-41	1492	1903	720	953
Z40 / 41 / H / Y-64C / P / R / I
40	240	165	125	95	76	24	3	4	4-23	360	389	240	29
50	250	175	135	105	88	26	3	4	4-23	372	448	280	34
65	280	200	160	130	110	28	3	4	8-23	395	475	280	43
80	310	210	170	140	121	30	3	4	8-23	458	553	320	60
100	350	250	200	168	150	32	3	4.5	8-25	553	679	360	89
125	400	295	240	202	176	36	3	4.5	8-30	638	779	400	140
150	450	340	280	240	204	38	3	4.5	8-34	718	893	450	207
200	550	405	245	300	260	44	3	4.5	12-34	873	1100	560	325
250	650	470	400	352	313	48	3	4.5	12-41	1053	1332	640	467
300	750	530	460	412	364	54	4	4.5	16-41	1203	1535	640	590
Z40 / 41 / H / Y-100C / P / R / I
40	240	165	125	95	75	26	3	4	4-23	360	389	280	51
50	250	195	145	112	85	28	3	4	4-25	490	558	360	60
65	280	220	170	138	110	32	3	4	8-25	540	622	400	70
80	310	230	180	148	115	34	3	4	8-25	573	671	400	89
100	350	265	210	172	145	38	3	4.5	8-30	575	671	400	130
125	400	310	250	210	175	42	3	4.5	8-34	744	892	560	223
150	450	350	290	250	205	46	3	4.5	12-34	800	972	560	295
200	550	430	360	312	265	54	3	4.5	12-41	800	972	560	559
250	650	500	430	382	320	60	3	4.5	12-41	1050	1305	640	640
300	750	585	500	442	-	70	4	4.5	16-48	1208	1506	640	730
Z40 / 41 / H / Y-160C / P /R / I
40	260	175	125	92	76	32	3	4	4-23	350	395	320	32
50	300	215	165	132	95	36	3	4	4-25	512	612	360	73
65	340	245	190	152	110	44	3	4	8-25	560	677	360	110
80	390	260	205	168	130	46	3	4	8-30	585	686	400	141
100	450	300	240	200	160	48	3	4.5	8-34	631	751	450	185
125	525	355	285	238	190	60	3	4.5	8-41	723	868	560	320
150	600	390	318	270	205	66	3	4.5	12-41	820	997	640	462
200	750	480	400	345	260	78	3	4.5	12-48	990	1224	720	711

注：根据用户需要可提供齿轮传动闸阀产品。
