国标旋启式止回阀

技术规范：

设计标准: GB/T12236
结构长度: GB/T 12221
连接标准: GB/T 9113、JB/T 79、HG/T 20592
压力试验: GB/T 13927、JB/T 9092
压力-温度等级: GB/T12224

产品详情

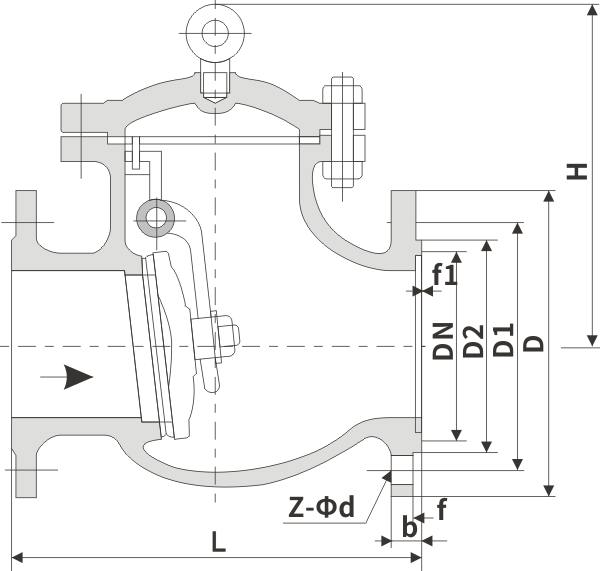

公称通径 DN	L	D	D1	D2	b	Z-Φd	H	WT (kg)
H44H / W / Y-16C / P / R / I
50	230	160	125	100	20	4-Φ18	135	21
65	290	180	145	120	20	4-Φ18	142	28
80	310	195	160	135	22	8-Φ18	165	38
100	350	215	180	155	24	8-Φ18	180	58
125	400	245	210	185	26	8-Φ18	210	92
150	480	280	240	210	28	8-Φ23	233	130
200	500	335	295	265	30	12-Φ23	304	210
250	550	405	355	320	32	12-Φ25	348	294
300	650	460	410	375	34	12-Φ25	390	367
350	750	520	470	435	38	16-Φ25	430	410
400	850	580	525	485	40	16-Φ30	468	461
450	950	640	585	545	40	20-Φ30	523	570
500	1150	705	650	608	46	20-Φ34	525	850
H44H / W / Y-25C / P / R / I
50	230	160	125	100	22	4-Φ18	160	22
65	290	180	145	120	24	8-Φ18	175	29
80	310	195	160	135	26	8-Φ18	185	38
100	350	230	190	160	30	8-Φ23	220	61
125	400	270	220	188	32	8-Φ25	248	96
150	480	300	250	218	32	8-Φ25	276	132
200	550	360	310	278	36	12-Φ25	350	213
250	650	425	370	332	40	12-Φ30	410	297
300	750	485	430	390	42	16-Φ30	430	372
350	850	550	490	448	44	16-Φ34	518	415
400	950	610	550	505	48	16-Φ34	560	480
450	1025	660	600	555	50	20-Φ34	582	610
500	1150	730	660	610	56	20-Φ41	618	920

公称通径	L	D	D1	D2	D6	b	f	F1	Z-Φd	H	WT (kg)
H44H / W / Y-40C / P / R / I
50	230	160	125	100	88	20	3	4	4-Φ18	169	22
65	290	180	145	120	110	22	3	4	8-Φ18	173	29
80	310	195	160	135	121	22	3	4	8-Φ18	185	38
100	350	230	190	160	150	24	3	4.5	8-Φ23	220	61
125	400	270	220	188	176	28	3	4.5	8-Φ25	248	96
150	480	300	250	218	204	30	3	4.5	8-Φ25	270	132
200	550	375	320	282	260	38	3	4.5	12-Φ30	342	213
250	650	445	385	345	313	42	3	4.5	12-Φ34	401	297
300	750	510	450	408	364	46	4	4.5	16-Φ34	423	372
350	850	570	510	465	422	52	4	5	16-Φ34	455	415
400	950	655	585	535	474	58	4	5	16-Φ41	510	480

公称通径 DN	L	D	D1	D2	D6	b	f	F1	Z-Φd	H	WT (kg)
H44H / W / Y-64C / P / R / I
50	300	175	135	105	88	26	3	4	4-Φ23	177	27
65	340	200	160	130	110	28	3	4	8-Φ23	197	37
80	380	210	170	140	121	30	3	4	8-Φ23	212	57
100	430	250	200	168	150	32	3	4.5	8-Φ25	248	89
125	500	295	240	202	176	36	3	4.5	8-Φ30	296	135
150	550	340	280	240	204	38	3	4.5	8-Φ34	380	184
200	650	405	345	300	260	44	3	4.5	12-Φ34	385	266
250	775	470	400	352	313	48	3	4.5	12-Φ41	445	396
300	900	530	460	412	364	54	4	4.5	16-Φ41	474	643
350	1025	595	525	475	422	60	4	5	16-Φ41	514	815
400	1150	670	585	525	474	66	4	5	16-Φ48	616	1234
