国标旋启式止回阀

技术规范:

产品型号:H44H/W
公称通径:DN50~800 mm
压力范围:PN1.6~16.0MPa
工作温度:-196℃~+550℃
主体材质:碳钢、不锈钢、合金钢
适用介质:水、蒸汽、油品、硝酸类、醋酸类
设计制造:GB12236
结构长度:GB12221
连接法兰:JB/T79-1994
试验与检验:JB/T9092-1999

产品详情

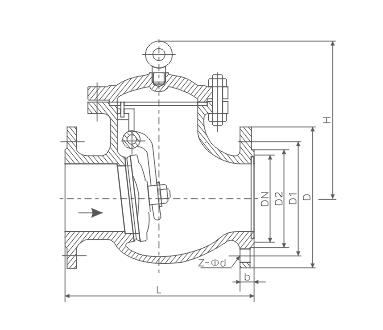

主要外形连接尺寸及重量

压力
公称通径(DN) 主要连接尺寸 (mm) 外形尺寸 重量
(kg)
mm L D D1 D2 b f z-φd H
2.0Mpa

50 203 152 120.5 92 16 1.6 4-19 165 17
65 216 178 139.5 105 17.5 1.6 4-19 175 25
80 241 190 152.5 127 19.5 1.6 4-19 190 29
100 292 229 190.5 157 24 1.6 8-19 215 50
125 330 254 216 186 24 1.6 8-22 245 75
150 356 279 241.5 216 25.5 1.6 8-22 265 85
200 495 343 298.5 270 29 1.6 8-22 320 150
250 622 406 362 324 30.5 1.6 12-25 365 240
300 698 483 432 381 32 1.6 12-25 415 350
350 787 533 476 413 35 1.6 12-29 460 460
400 864 597 540 470 37 1.6 16-29 495 580
500 978 698 635 584 43 1.6 20-32 590 840
600 1295 813 749.5 692 48 1.6 20-35 650 1140
700 1448 927 863.5 800 71.5 1.6 28-35
5.0MPa
50 267 165 127 92 22.5 1.6 8-19 190 28
65 292 190 149 105 25.5 1.6 8-22 205 33
80 318 210 168 127 28 5 1.6 8-22 220 45
100 356 254 200 157 32 1.6 8-22 245 70
125 400 279 235 186 35 1.6 8-22 275 110
150 444 318 270 216 36.5 1.6 12-22 295 150
200 533 381 330 270 41.5 1.6 12.25 330 230
250 622 444 387.5 324 48 1.6 16-29 420 390
300 711 521 451 381 51 1.6 16-32 480 520
350 838 584 514.5 413 54 1.6 20-32 535 710
400 864 648 571.5 470 57.5 1.6 20-35 585 890
500 1016 775 686 584.5 63.5 1.6 24-35 685 1360
600 1364 914.5 813 692.5 70 1.6 24-41 785 2040
10.0MPa 50 292 165 127 92 26 6.4 8-19 210 32
65 330 190 149 100 29 6.4 8-22 230 42
80 356 210 168 127 32 6.4 8-22 255 60
100 432 273 216 157 38 6.4 8-25 295 95
125 508 330 266.5 186 45 6.4 8-29 310 120
150 559 355.5 292 216 47.5 6.4 12-29 365 220
200 660 419.5 349 270 56 6.4 12-32 420 390
250 787 508 432 324 63.5 6.4 16-35 505 630
300 838 559 489 381 66.5 6.4 20-35 545 870
350 889 603.5 527 413 710 6.4 20-38 600 940
400 991 686 603 470 76.5 6.4 20-41 650 1100
