自来水公司专用系列

258磁性锁闭足径球阀

技术规范:

公称压力:1.6MPa
工作介质:水、非腐蚀性液体、饱和蒸汽(≤0.6MPa)
工作温度:20℃≤t≤100℃
管螺纹标准:符合ISO228标准

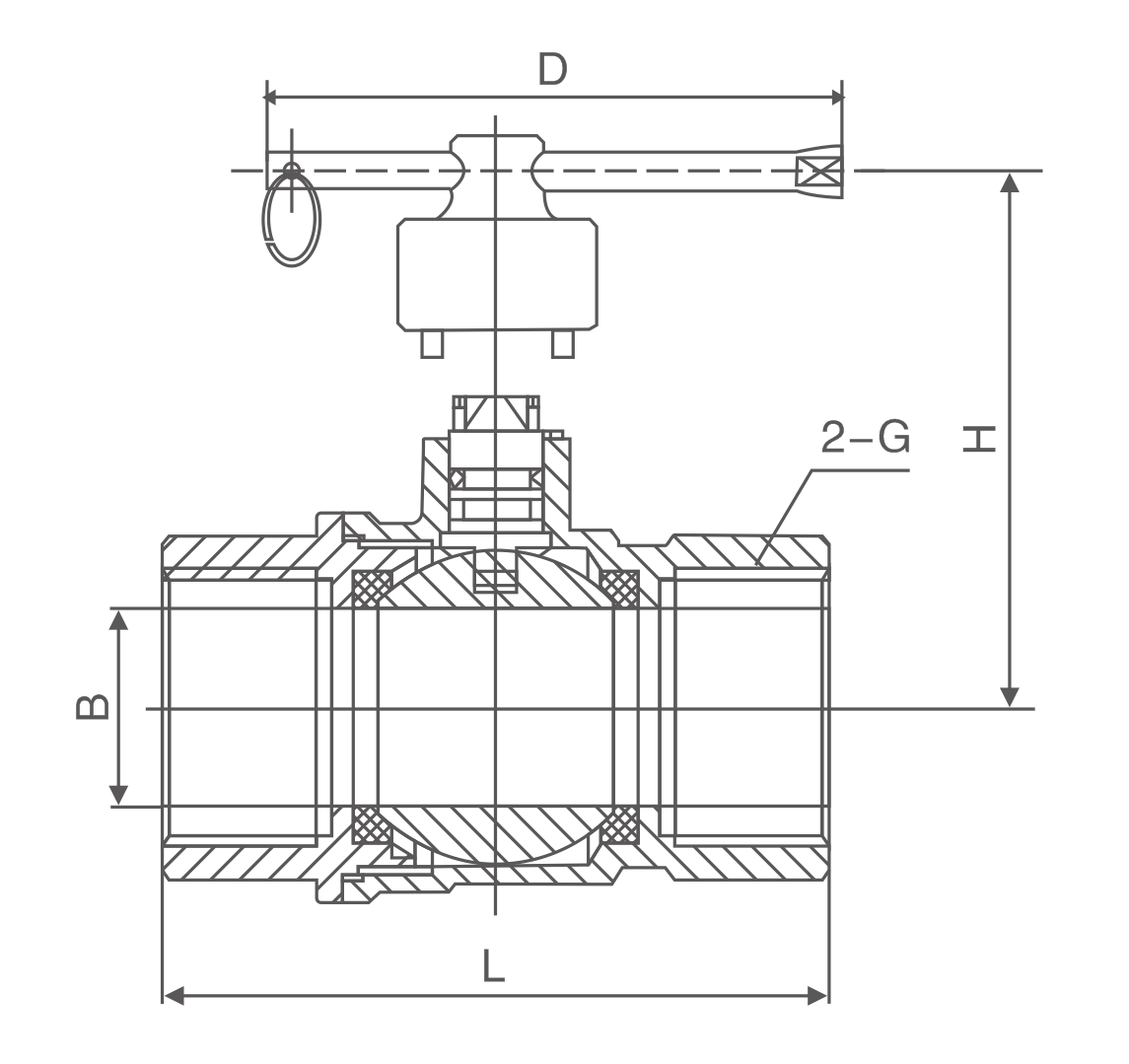

产品详情


DN(mm)

NPS(in)

A

B

C

D

G

15

1/2

52.8

14

41

98

1/2

20

3/4

63

19

44.5

98

3/4

25

1

72

23.5

55

110

1

32

11/4

80

30

61

140

11/4

40

11/2

90.6

37

66

140

11/2

50

2

106

46.5

75

155

2

65

21/2

132.4

56

92

190

21/2

80

3

151

68.5

106

230

3

100

4

190.5

85

117.5

230

4
